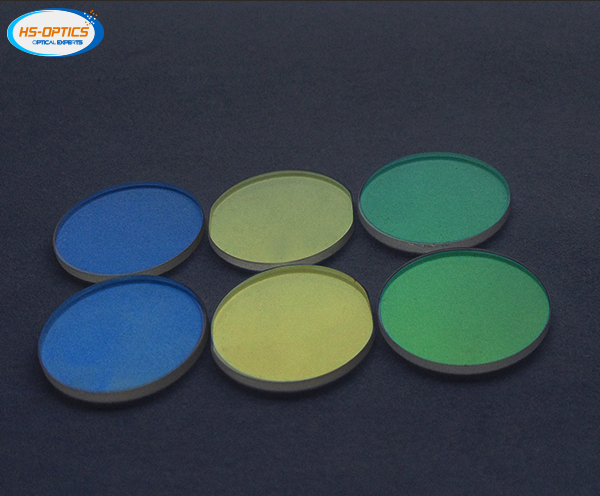

光學濾光片除了吸潮引起的中心波長漂移以外,溫度升 高引起的膜層折射率的變化,以及膜系熱膨脹引 起的厚度變化也會引起膜層光學厚度的變化,從 而導致中心波長發生漂移.不僅如此,由于基板 的熱膨脹系數與膜系的熱膨脹系數不同,在受熱 的情況下,膜系會受到基板應力的作用發生彈性 形變,從而聚集密度發生變化,也會導致中心波長 發生漂移。

從表中我們看到,水的折射率從20℃到80℃ 下降了大約0.01,按照0.9的聚集密度來計算, 由膜層中的水折射率下降引起膜層折射率溫度系 數-2× 10-5 /℃ ,可見它完全可以抵消SiO2折射 率隨溫度的上升,使整個膜系呈現負的折射率溫 度系數,此時膜系的折射率系數變?yōu)?1.5× 10-5 nm/℃ ,室溫到70℃的溫度漂移是-0.6nm,跟實 驗結果0～ -2nm處于同一個數量級.對于70℃ 以上的情況,沒有水的折射率變化的數據,但考慮 到100℃以后水從液態逐漸變?yōu)闅鈶B(tài),折射率的 下降會更快,所以從這個角度能夠合理解釋膠合 濾光片中心波長隨溫度的短移.

低溫試驗

 把零件放入冰箱,降溫至-45℃保持2 h,發 現膜層仍能經受酒精乙醚混合液棉球的擦拭,其光 譜曲線無變化。

鹽水試驗

 將被鍍零件放入溫度為40℃ ,質量分?jǐn)?shù)為5% 的食鹽溶液中浸泡2 h,然后用蘸酒精乙醚混合液 的棉簽擦拭,無脫膜現象,其光譜曲線也無變化。

潮濕試驗

在溫度為50℃ 、相對濕度為90%的環境中保 持2天,其光譜曲線無變化。
